REFINE Hoja Oculta

Características técnicas

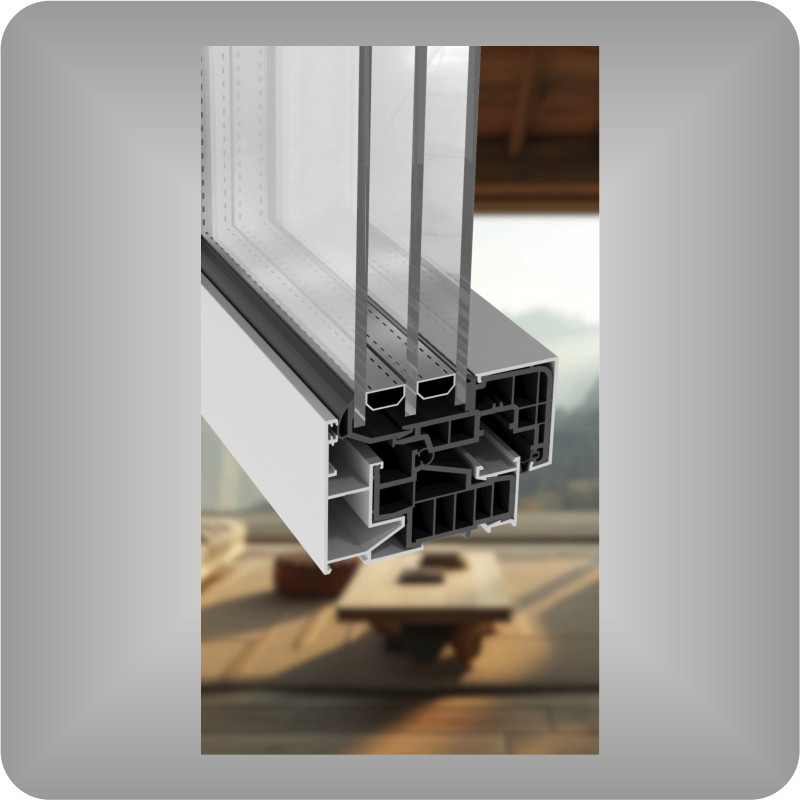

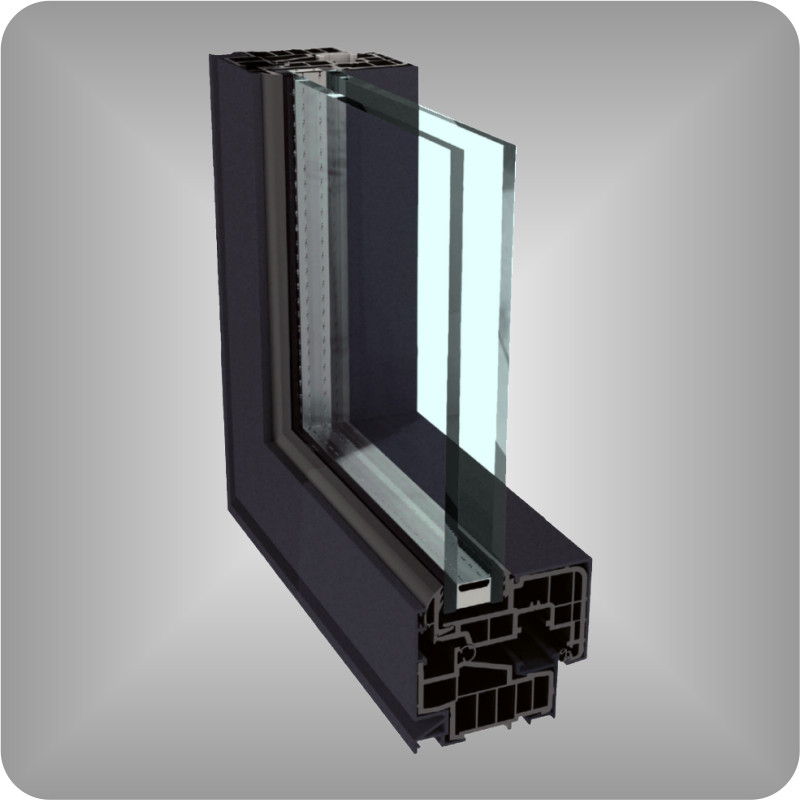

• Estructura y Materiales: Perfilería mixta con caras exterior e interior de aluminio de extrusión y un alma/núcleo central térmico de PVC de 66 mm (compuesto por un 97% de PVC reciclado).

• Ensamble por Soldadura: Marcos y hojas unidos mediante soldadura en esquinas directamente entre el PVC y el aluminio, eliminando el uso de escuadras tradicionales para mayor continuidad estructural y estanqueidad.

• Geometría y Diseño:

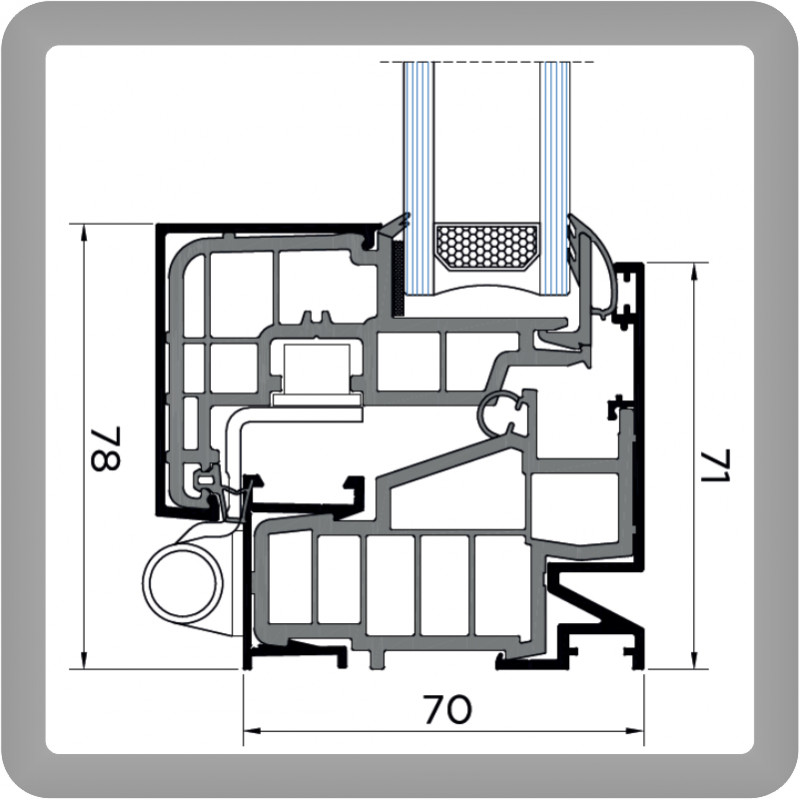

  • Vista exterior reducida: Solo 71 mm de sección vista (nudo central o marco) gracias al concepto de hoja oculta, maximizando la entrada de luz natural.

  • Profundidad de marco: 70 mm.

  • Profundidad de hoja: 78 mm (con una vista interior reducida de 52 mm).

  • Tapajuntas: Diseño minimalista de 25 mm de ancho.

• Capacidad de Acristalamiento: Hueco para vidrio de 28 mm a 38 mm, adecuado para alojar composiciones de doble y triple acristalamiento bajo emisor con gas argón.

• Herrajes y Canal: Sistema integrado de Canal 16 con puntos de cierre perimetrales que mejoran la presión de ajuste y elevan la resistencia antipalanca/seguridad.

Posibilidades constructivas

• Tipologías de Apertura:

  • Practicable/ batiente interior (1 o 2 hojas).

  • Oscilobatiente y osciloparalela.

  • Fijos, abatibles superiores y composiciones mixtas (combinación de paños fijos y hojas móviles manteniendo la misma línea estética exterior).

• Dimensiones y Pesos Máximos:

  • Alto máximo por hoja: 2.400 mm.

  • Ancho máximo por hoja: 1.300 mm.

  • Peso máximo por hoja: Hasta 150 kg.

• Acabados y Estética (Bicolor):

  • Aluminio exterior e interior: Lacados en cualquier color de la carta RAL, acabados texturados/módena, anodizados y acabados imitación madera.

  • Opción bicolor: Permite seleccionar un acabado/color distinto para la cara exterior e interior sin penalizar la estructura.

Marcado CE

El sistema cumple con la norma europea UNE- EN 14351-1 para ventanas y puertas exteriores, acreditando las siguientes clasificaciones oficiales en sus Declaraciones de Prestaciones (DoP):

• Permeabilidad al aire (UNE-EN 1026): Clase 4 (la máxima categoría de estanqueidad al aire).

• Estanqueidad al agua (UNE-EN 1027): Clase E750 (ensayado a presiones de hasta 750 Pa sin filtraciones).

• Resistencia a la carga de viento (UNE-EN 12211): Clase C5 (máxima rigidez y menor deformación ante rachas intensas).

• Transmitancia Térmica (Uw):

  • Valor de perfil (Uf): Desde 1,1 W/m²K.

  • Valor de ventana completa (Uw): Hasta 0,7 W/m²K (según dimensiones y paquete de vidrio instalado).

• Certificaciones Ambientales y Passivhaus: Apto y certificado para proyectos de consumo casi nulo (Passivhaus). Utiliza componentes sostenibles con marcado de reciclabilidad (PVC 97% reciclado).

FICHA TÉCNICA
